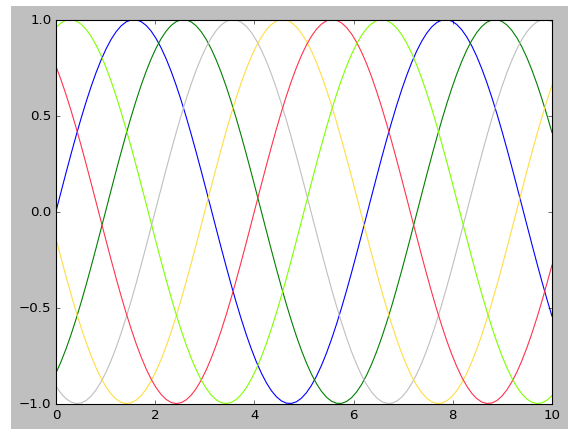

1. 그래프의 선 색상을 지정하는 여러방법

(아래 예시에서 x의 값 증감시키는 이유는 그래프에서 선이 겹치지 않게 하기 위해서)

plt.plot(x,np.sin(x), color = 'blue')                          # 색상 파랑으로 지정
plt.plot(x,np.sin(x-1), color = 'g')                           #약어 사용, g = green
plt.plot(x,np.sin(x-2), color ='0.75')                        # 0~1사이에서 0이면 검정 1이면 흰색
plt.plot(x,np.sin(x-3), color = '#FFDD44')                # RGB 의 각각의 자리를 16진수 두자리로 표현
plt.plot(x,np.sin(x-4), color = (1.0,0.2,0.3))              # RGB의 각각의 자리를 0-1의 정도로 표현
plt.plot(x,np.sin(x-5), color = 'chartreuse')             # 색상 이름 직접 지정

-파랑과 검정은 둘다 b로 시작해서 헷갈리는데, 사실 검정의 약어는 k라서 괜찮다.

​

rgb = 모니터 출력에 주로 쓰는 빛의 삼원색(레드/그린/블루)

cmyk = 인쇄 출력에 주로 쓰는 색의 삼원색 (시안/마젠타/옐로우/블랙)

​

어떤 색상의 약어는 rgb를 어떤 색상의 약어는 cmyk를 쓴다.

​

2. 선의 종류

​

plt.plot(x,x+0, linestyle = 'solid')
plt.plot(x,x+1, linestyle = 'dashed')
plt.plot(x,x+2, linestyle = 'dashdot')
plt.plot(x,x+3, linestyle = 'dotted')

기호로 나타내면 이렇다▽

plt.plot(x,x+4, linestyle = '-')
plt.plot(x,x+5, linestyle = '--')
plt.plot(x,x+6, linestyle = '-.')
plt.plot(x,x+7, linestyle = ':')

​

​

3. 선 스타일+색상 함께 쓰기

plt.plot(x,x+0, '-g')                 #solid green
plt.plot(x,x+1, '--c')                # dashed cyan
plt.plot(x,x+2, '-.k')                # dashdot black
plt.plot(x,x+3, ':r')                 # dotted red

1.지원 가능한 이미지 확장자 종류를 보고 싶을 때

fig.canvas.get_supported_filetypes()

출력>
{'eps': 'Encapsulated Postscript',
 'jpg': 'Joint Photographic Experts Group',
 'jpeg': 'Joint Photographic Experts Group',
 'pdf': 'Portable Document Format',
 'pgf': 'PGF code for LaTeX',
 'png': 'Portable Network Graphics',
 'ps': 'Postscript',
 'raw': 'Raw RGBA bitmap',
 'rgba': 'Raw RGBA bitmap',
 'svg': 'Scalable Vector Graphics',
 'svgz': 'Scalable Vector Graphics',
 'tif': 'Tagged Image File Format',
 'tiff': 'Tagged Image File Format',
 'webp': 'WebP Image Format'}

2. 이미지 저장

fig.savefig('파일이름.png')

​

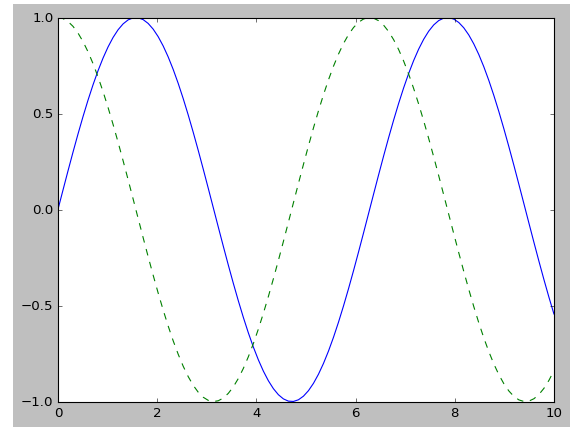

1. 그래프 두가지를 동시에 표시하기

​

주피터노트북은 셀단위로 작동하니까 위에 그래프 그리는 두 명령을 한셀에다 해주면 됨

​

​

​

​

이번엔 보다 세밀한 제어가 가능하게 figure라는 그림판(?)을 직접 만들고 두 그래프를 올려보자, 선의 타입 등은 나중에 다시 다룰 예정

​

fig = plt.figure() # 그림판 만들기 plt.plot(x, np.sin(x), '-') # '-'/'--'은 선의 타입을 나타낸다. '-'solid line / '--' dash line /'.' dot /'-.' dashdot plt.plot(x, np.cos(x), '--')

​

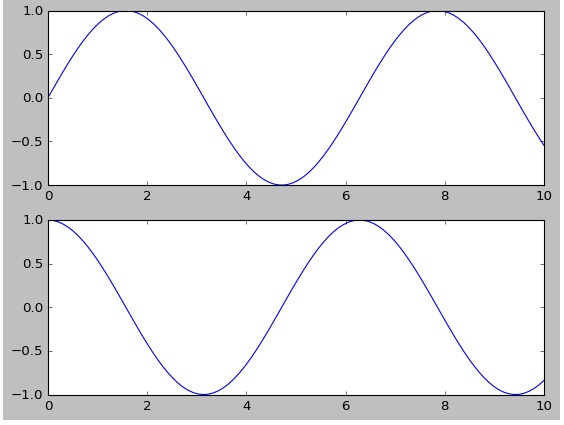

2. 화면 분할하여 그래프 표시하기

​

1. 일단 그림판을 정의해준다

plt.figure()

2. 앞서 만든 그림판 안에 작은 그림판 생성한다subplot. 위치를 (rows,columns,panel number )정해준다

3. subplot 명령 아래 그 위치 해당하는 그래프 작성

plt.subplot(2,1,1)
plt.plot(x, np.sin(x))
plt.subplot(2,1,2)
plt.plot(x, np.cos(x))

​

2. 스타일 지정

plt.style.use('classic')               # 스타일의 경우에는 여러 테마가 있는데 원하면 인터넷 찾아보고 선택해라
​
